BCF MKM est le distributeur officiel pour Calmark et Birtcher (Pentair Electronic Packaging), les techniciens de notre équipe sont à votre disposition pour vous aider à trouver la meilleure solution. Sur notre site de Soissons (45 minutes de l'aéroport Roissy Charles de Gaulle), de nombreuses références sont disponibles sur stock.

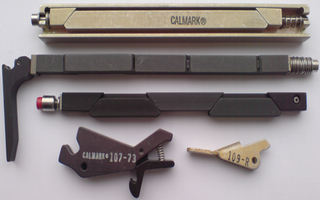

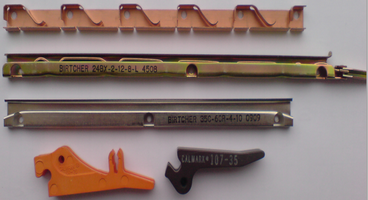

Les usines Calmark-Birtcher produisent les glissieres metalliques CALMARK et BIRTCHER ainsi que les extracteurs de cartes. Les produits CALMARK et BIRTCHER sont une reference dans le domaine des composants passifs tels que l'extraction de cartes electroniques, la fixation de circuits imprimés là ou le transfert thermique est important. pour des besoins plus important, consultez nous pour des drains thermiques avec caloduc et les matelas thermoconducteurs pour combler les cavités entre les composants et les dissipateurs thermiques.
De nouvelles references completent maintenant l'offre et afin de répondre au mieux à votre demande dans le domaine de l'electronique embarquée civile et militaire,nous pouvons vous proposer des solutions sur mesure, des glissieres à 7 ou 9 segments, longueurs spéciales, modification des fixations, des glissieres avec des finitions Rohs ou spécifique, differents matériaux ou toute adaptation permettant d'augmenter les performances de nos glissieres.
 |
Le refroidissement ,le guidage des PCB et l'evacuation des calories sont des parametres critiques pour de nombreux systemes naissants. Notre équipe technique est là pour aborder avec vous la question des interfaces thermiques afin d'optimiser la solution. |
L'echange thermique, la dissipation et la solidité à toutes epreuves font des glissieres Calmark un choix reflechi dans les applications commerciales et militaires. ceci du simple fond de panier avec un connecteur DIN 41612 / IEC 60603-2 jusqu'aux applications sur mesure. C'est un produit utilisé sur beaucoup de chassis durcis pour Dassault, DNCs, EADS Airbus, MBDA, Nexter, Safran Sagem ou encore Zodiac Aerospace. Les EMS ( Electronic Manufacturing Services) font l'intégration. Consultez BCFMKM pour plus d'info sur le management thermique.

|
 Pour plus de reactivité, vous trouverez ci dessous en telechargement libre les fiches techniques de chaque référence Calmark . (NOUVELLES FICHES 2009 !) mettez à jour votre documentation technique !
|
(cliquez sur la Série pour télécharger le PDF technique)
CARD-LOK / GLISSIERE THERMIQUE A SEGMENTS
Serie |
Nombre de segments |
Largeur d'empreinte x hauteur mm (inch) |
Hauteur expansée (min") |
Longueur mini & maxi en standard (inch)
|
Effort de serrage N(lbs) |
|
5 segments |
5.72 mm (.225") x 6.60 mm (.260") |
8.26 mm (.325") |
121.9 mm (4.80") – 329.9 mm (12.99") |
a definir |
|
5 segments |
5.33 mm (.210") x 6.99 mm (.275") |
8.64 mm (.340") |
121.9 mm (4.80") – 329.9 mm (12.99") |
a definir |
|
3 segments |
5.72 mm (.225") x 6.86 mm (.270") |
8.26 mm (.325") |
54.61 mm (2.15") – 330 mm (12.99") |
489 Newton (110) |
|
3 segments |
5.72 mm (.225") x 6.86 mm (.270") |
8.26 mm (.325") |
71.12 mm (2.80") – 330 mm (12.99") |
489 Newton (110) |
|
3 segments |
5.72 mm (.225") x 6.86 mm (.270") |
8.26 mm (.325") |
54.61 mm (2.15") – 330 mm (12.99") |
533 Newton (120) |
|
5 segments |
5.72 mm (.225") x 6.86 mm (.270") |
8.26 mm (.325") |
121.92 mm (4.80") – 330 mm (12.99") |
800 Newton (180) |
|
3 segments |
5.72 mm (.225") x 5.72 mm (.225") |
6.99 mm (.275") |
54.61 mm (2.15") – 330 mm (12.99") |
489 Newton (110) |
|
5 segments |
5.72 mm (.225") x 5.72 mm (.225") |
6.99 mm (.275") |
121.92 mm (4.80") – 330 mm (12.99") |
800 Newton (180) |
|
3 segments |
5.84 mm (.230") x 7.32 mm (.288") |
8.64 mm (.340") |
71.12 mm (2.80") – 185.42 mm (7.30") |
445 Newton (100) |
|
5 segments |
5.84 mm (.230") x 7.32 mm (.288") |
8.64 mm (.340") |
147.32 mm (5.80") – 330 mm (12.99") |
800 Newton (180) |
|
3 segments |
6.10 mm (.240") x 4.57 mm (.180") |
5.59 mm (.220") |
54.61 mm (2.15") – 330 mm (12.99") |
489 Newton (110) |
|
3 segments |
6.60 mm (.245") x 6.86 mm (.270") |
8.26 mm (.325") |
54.61 mm (2.15") – 330 mm (12.99") |
622 Newton (140) |
|
3 segments |
9.53 mm (.375") x 9.78 mm (.385") |
11.94 mm (.470") |
63.50 mm (2.50") – 330 mm (12.99") |
1111 Newton (250) |
|
3 segments |
12.70 mm (.500")x11.68 mm (.460") |
15.24 mm (.600") |
54.61 mm (2.15") – 330 mm (12.99") |
1778 Newton (400) |
|
5 segments |
6.35 mm (.250") x 6,86 mm (.270") |
8.26 mm (.325") |
54.61 mm (2.15") – 330 mm (12.99") |
1778 Newton (400) |
|
3 segments |
6.35 mm (.250") x 6,86 mm (.270") |
8.26 mm (.325") |
54.61 mm (2.15") – 330 mm (12.99") |
667 Newton (150) |
|
5 segments |
6.35 mm (.250") x 6,86 mm (.270") |
8.26 mm (.325") |
54.61 mm (2.15") – 330 mm (12.99") |
556 Newton (125) |
|
5 segments |
6.35 mm (.250") x 8.26 mm (.270") |
8.26 mm (.325") |
54.61 mm (2.15") – 330 mm (12.99") |
556 Newton (125) |
|
5 segments |
6.35 mm (.250") x 7.44 mm (.293") |
8.89 mm (.350") |
54.61 mm (2.15") – 330 mm (12.99") |
1778 Newton (400) |
|
3 segments |
6.35 mm (.250") x 7.44 mm (.293") |
8.89 mm (.350") |
54.61 mm (2.15") – 330 mm (12.99") |
667 Newton (150) |
|
5 segments |
5.72 mm (.225") x 5.84 mm (.230") |
7.37 mm (.290") |
54.61 mm (2.15") – 330 mm (12.99") |
1556 Newton (350) |
|
3 segments |
5.72 mm (.225") x 5.84 mm (.230") |
7.37 mm (.290") |
54.61 mm (2.15") – 330 mm (12.99") |
600 Newton (135) |
|
5 segments |
6.35 mm (.250") x 5.00 mm (.197") |
5.99 mm (.236") |
54.61 mm (2.15") – 330 mm (12.99") |
1556 Newton (350) |
|
5 segments |
9.27 mm (.365") x 9.65 mm (.380") |
11.68 mm (.460") |
60.96 mm (2.40") – 330 mm (12.99") |
3334 Newton (750) |
|
3 segments |
9.27 mm (.365") x 9.65 mm (.380") |
11.68 mm (.460") |
60.96 mm (2.40") – 330 mm (12.99") |
1245 Newton (280) |
Pour les glissieres, vous pouvez avoir de P/N speciaux qui sont en stock* : exemple L260-1178-1 L260-1178-2 L260-1178-3 L260-1178-4 L260-1178-5 L260-1178-6 L260-1178-7 L260-1178-8 L260-1178-9 L260-1178-10 L260-1178-11 L260-1178-12 L260-1178-13 L260-1178-14 L260-1178-15 L260-1178-16 L260-1178-17 L260-1178-18 L260-1178-19 L260-1178-20 L260-1178-21 L260-1178-22 L260-1178-23 L260-1178-24 L260-1178-25 L260-1178-26 L260-1178-27 L260-1178-28 L260-1178-29 L260-1178-30 L260-1178-31 L260-1178-32, consultez nous avec vos besoin pour connaitre le dispo!
Contactez nous pour choisir la glissiere thermique la plus adaptée a votre application ! Nombreuses références en stock disponibles sous 24 heures !
 (cliquez sur la Série pour télécharger le PDF technique)
CHANNEL-LOK / GLISSIERE THERMIQUE A SEGMENTS AVEC PROFIL "U" INTEGRE
| Series |
Nombre de segments |
Largeur x Hauteur (max") |
Epaisseur du PCB |
Longueur mm (standard") min à max |
Effort de serrage N (lbs) |
|
3 segments |
12.57 mm (.495") x 9.14 mm (.360") |
1.14 mm (.045") à 2.62 mm (.103") |
76.20 mm (3.00") to 165.10 mm (6.50") |
489 Newton (110) |
|
5 segments |
12.57 mm (.495") x 9.14 mm (.360") |
1.14 mm (.045") à 2.62 mm (.103") |
101.6 mm (4.00") to 190.5 mm (10.50") |
801 Newton (180) |
Contactez nous pour choisir la glissiere thermique la plus adaptée a votre application ! Nombreuses références en stock disponibles sous 24 heures !
 (cliquez sur la Série pour télécharger le PDF technique)
RETAINER / GUIDE CARTE TECHNIQUE INOX PASSIVE, CUIVRE BERYLIUM OU NYLON
Series |
Materiau |
Conducteur |
|
Longueur mm (Standard") min à max |
UL 94 rating |
|
Acier Inox Passivé |
Conducteur |
1.6 mm (.063") & 2.4 mm (.094") |
31.75 mm (1.25") à 311.15 mm (12.25") / incrément de 25.4 mm (1.00") |
N/A |
|
Cuivre Béryllium |
Conducteur |
1.6 mm (.063") & 2.4 mm (.094") |
31.75 mm (1.25") à 311.15 mm (12.25") / incrément de 25.4 mm (1.00") |
N/A |
NW 125&126 |
Acier Inox Passivé |
Conducteur |
N/A |
31.75 mm (1.25") à 311.15 mm (12.25") / incrément de 25.4 mm (1.00") |
N/A |
NW 165&166 |
Cuivre Béryllium |
Conducteur |
N/A |
31.75 mm (1.25") à 311.15 mm (12.25") / incrément de 25.4 mm (1.00") |
N/A |
|
Nylon |
Isolant |
up à 2.4 mm (.094") |
N/A |
UL 94 V-2 |
|
Nylon |
Isolant |
1.6 mm (.063") & 2.4 mm (.094") |
82.60 mm (3.25") |
UL 94 V-2 |
|
Nylon |
Isolant |
1.6 mm (.063") & 2.4 mm (.094") |
101.60(4.00"), 152.40(6.00"), 177.8 mm (7.00"), 215.90 mm (8.50"), 241.30 (9.50") |
UL 94 V-2 (V-0 option) |
|
Polycarbonate |
Conducteur |
1.6 mm (.063") & 2.4 mm (.094") |
101.60(4.00"), 152.40 (6.00"), 177.8 mm (7.00"), 215.90 mm (8.50"), 241.30(9.50") |
UL 94 V-2 (V-0 option) |
Ici vous trouverez une information au format PDF sur l'UL 94 concernant l'inflamabilité des plastiques.
Contactez nous pour choisir la glissiere thermique la plus adaptée a votre application ! Nombreuses références en stock disponibles sous 24 heures !
 (cliquez sur la Série pour télécharger le PDF technique)
EXTRACTEUR NYLON, ALUMINIUM & INOX
Serie |
Materiau |
Fonctions |
Ratio |
Epaisseur de PCB |
UL 94 Rating |
|
Nylon |
Extraction |
3.0:1 |
1.6 mm (.063") & 2.4 mm (.094")3 |
V-2 (V-0 option) |
|
Nylon Ch Verre |
Insertion & Extraction |
4.5:1 |
1.6 mm (.063") & 2.4 mm (.094") |
V-0 |
|
Nylon Ch Verre |
Insertion & Extraction |
3.3:1 |
N/A |
V-0 |
|
Nylon Ch Verre |
Insertion & Extraction & Verrou |
4.5:1 |
1.6 mm (.063") & 2.4 mm (.094") |
V-2 (V-0 option) |
|
Nylon Ch Verre |
Insertion & Extraction |
5.5:1 |
1.6 mm (.063") |
V-0 |
|
Nylon Ch Verre |
Insertion & Extraction |
4.5:1 |
1.6 mm (.063") & 2.4 à 3.2 mm (.094 to .125") |
V-0 |
|
Nylon Ch Verre |
Insertion & Extraction & Verrou |
4.5:1 |
1.6 mm (.063"), 2.4 (.094") & 3.2 mm (.125") |
V-0 (IE),V-2 (IEV) |
|
Nylon |
Insertion & Extraction |
4.5:1 |
1.6 mm (.063") |
V-0 |
|
Aluminium |
Insertion & Extraction |
5.5:1 |
1.6 mm (.063"), 2.4 (.094") & 3.2 mm (.125") |
N/A |
|
Aluminium |
Insertion & Extraction |
4.5:1 |
1.6 mm (.063"), 2.4 mm (.094") & 3.2 (.125") |
N/A |
|
Aluminium |
Insertion & Extraction |
3.3:1 |
1.6 mm (.063"), 2.4 mm (.094") & 3.2 (.125") |
N/A |
|
Aluminium |
Insertion & Extraction |
8.0:1 |
1.6 mm (.063"), 2.4 mm (.094") & 3.2 (.125") |
N/A |
|
Aluminium |
Insertion & Extraction & Verrou |
4.2:1 |
1.6 mm (.063"), 2.4 mm (.094") & 3.2 (.125") |
N/A |
|
Aluminium |
Insertion & Extraction & Verrou |
7.0:1 |
1.6 mm (.063"), 2.4 mm (.094") & 3.2 (.125") |
N/A |
|
Aluminum ou Inox |
Extraction |
4.5:1 |
1.6 mm (.063"), 2.4 mm (.094") & 3.2 (.125")* |
N/A |
Pour les Extracteurs Aluminium il est possible de choisir une couleur d'anodisation afin de faciliter le repérage de votre carte dans le chassis : [blank] Chemical Film Gold (standard)- BLK Black Anodize -BRN Brown Anodize -RED Red Anodize -ORG Orange Anodize -YEL Yellow Anodize -BLU Blue Anodize -GRN Green Anodize -PRP Purple Anodize -CLR Clear Anodize
Contactez nous pour choisir l'extracteur le plus adapté a votre application ! Nombreuses références en stock disponibles sous 24 heures !
Toutes les finitions sont faites en accord avec les standards militaires applicables
Pour les glissieres et les extracteurs en aluminium calmark ou birtcher:
• Chemical Film selon la norme militaire Mil-C-5541 Class 1A ou 3, Gold
• Chemical Film selon la norme militaire Mil-DTL-5541 Class 3, Type II, Clear
• Anodisation Noire selon la norme militaire Mil-A-8625 Type II, Class 2
• Anodisation Noire Dure selon la norme militaire Mil-A-8625 Type III, Class 2
• Nickelage Chimique selon la norme militaire Mil-C-26074 Class 4, Grade B, Brillant
Pour les glissieres et les extracteurs en acier inoxydable Calmark:
• Passivation selon la norme militaire Mil-S-5002
Pour les glissieres et les extracteurs en Cuivre Béryllium PCB Tainer Calmark:
• Tin Plate (fer-blanc) selon la norme militaire Mil-T-10727 Type I, Brillant
• Nickelage selon la norme militaire QQ-N-290 Class I, Grade F
• Nickelage chimique selon la norme militaire Mil-C-26074 Class 4, Grade B, Brillant
• Zinguage selon la norme militaire ASTM-B633 Type III (Clear), SC1
Pour les glissieres et les extracteurs en matériaux plastiques :
• le codage couleur est disponible pour les pieces qui sont blanche initialement
• les couleurs suivent la dénomination internationale : BLK, BRN, RED, ORG, YEL, GRN, BLU, VIO, GRY
 La directive européenne RoHS (2002/95/CE) vise à limiter l'utilisation de six substances dangereuses.
RoHS signifie Restriction of the use of certain Hazardous Substances in electrical and electronic equipment, c'est-à-dire « restriction de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques ».
Faites évoluer vos P/N Carlmark de glissières métalliques, ou de poignées d'insertion/extraction vers des finitions RoHS ! Consultez-nous pour choisir la meilleure finition. |
 Voici des exemples de P/N courants que nous pouvons vous fournir les libellés sont parfois incomplets : A265-1134-100, 165-06-3,25, 225-4,80ET2, CALMARK,225-2.40T2L-230-1020-4.30 CALMARK CALMARK ,225-2026-13 CALMARK, HA280-3-80ET4K CALMARK ,V260-1373-4.80calmark 107-70-3, calmark P107-70-3,calmark VHA265-7.80HL,calmark 107-70-4, calmark 107-50, EG&G Birtcher, APW birtcher, calmark A260-4.80T2LK, 225CR2-80H, CALMARK 230-1223, L260-1178-1, L260-1178-2, CALMARK 280-4.80T4LK, E225-3.80T0 CALMARK, LE260-2.80-1 CALMARK ,VHA265-4.80ET2K ,WA225-4.80T2 CALMARK 107-20-3-RED-CALMARK107-50-3, 126-06-4.25 CALMARK,CALMARK NW165-06-5.25-CALMARK P107-50-3-CALMARK W240-2.80R-CALMARK ,
|
